產品中心-Product introduction

數控旋飛雕銑床

XK9350FG

XK9350F數控旋飛雕銑床。該機床屏棄了許多生產商采用的擺動切削式銑頭切削月牙槽的方案。采用了新穎的飛刀切槽結構；飛刀的傳動、定位夾緊及支撐結構采用了一系列新型的功能性結構，保證快速、穩定、可靠。

XK9350F數控旋飛雕銑床。該機床摒棄了許多生產商采用的擺動切削式銑頭切削月牙槽的方案。采用了新穎的飛刀切槽結構；飛刀的傳動、定位夾緊及支撐結構采用了一系列新型的功能性結構，保證快速、穩定、可靠。月牙槽的加工效率優越、精度高、剛性強，可輕松加工高硬度碳化鎢輥環、復合輥等各類高硬度軋輥。

飛刀的傳動、定位夾緊及支撐結構采用了一系列新型的功能性結構，屏棄了高速旋轉的飛刀傳動部件傳統采用的蝸輪蝸桿結構（在高速傳動中蝸輪蝸桿極易磨損失效，且效率底）。保證高效快速、飛刀結構加工橫肋槽、飛刀系統支撐剛性好。穩定、可靠。

飛刀支撐結構借鑒了意大利的同類型機床的特點，支撐塊采用圓弧面支撐，支撐效果好，同時在刀桿頂端用活動頂尖支撐，來提高刀桿的支撐剛性和精度。

飛刀高剛性、高精度支撐，結構合理。詳見圖：

伺服驅動的飛刀傳動機構采用純齒輪傳動（6級精度，磨制），傳動精度高、剛性高、平穩。

機床縱向采用滾珠絲桿傳動（避免齒輪齒條傳動不精確的缺點），數控系統自動控制，能實現一道孔型到下一孔型自動移動，定位精確，無需人工手動移動。

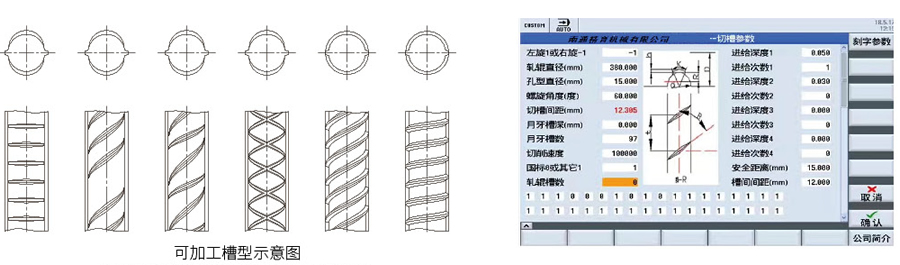

數控系統內嵌入了我公司與西門子公司合作開發的自動編程軟件，只需輸入軋輥直徑、規格等參數，自動編輯生成月牙槽加工程序和刻字程序。減輕了煩瑣的編程工作，提高加工效率。

技術參數：

型號	工件材質	可加工軋輥直徑	長度	適合螺紋規格	切削方式	主軸功率	主軸轉速
XK9350F	普通材質軋輥、高速鋼、復合輥、碳化鎢等	Φ100~Φ500mm	2500mm	5~50mm	飛刀銑削	2.5KW 1：5	0~500r/min
XK9350FG	普通材質軋輥、高速鋼、復合輥、碳化鎢等	Φ100~Φ500mm	2500mm	5~50mm	飛刀銑削	2.5KW 1：5	0~500r/min

型號	切削速度	精度	頭架主軸錐孔	導軌形式	機床外形尺寸	重量	控制系統
XK9350F	0~120000mm/min	0.001mm	MS5#	硬軌	4000×1580×1900mm	4.2T	西門子、三菱等
XK9350FG	0~120000mm/min	0.001mm	MS5#	線軌	4000×1580×1900mm	4.2T	西門子、三菱等
