數控軋輥橫肋槽和標志組合加工機床

XK9350A

XK9350系列數控螺紋鋼軋輥月牙槽銑床適合加工直徑小于500mm，長度小于2500mm的軋輥，可自動加工φ6~φ50螺紋鋼軋輥的各種規格月牙槽、等高肋槽（完全符合GB1499-2018標準）。

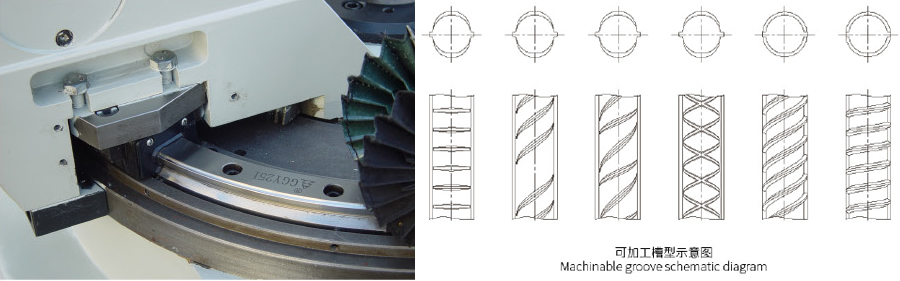

XK9350系列數控螺紋鋼軋輥月牙槽銑床適合加工直徑小于500mm，長度小于2500mm的軋輥，可自動加工φ6~φ50螺紋鋼軋輥的各種規格月牙槽、等高肋槽（完全符合GB1499-2018標準）。機床按客戶要求自動切削不同旋向、任意螺旋升角的月牙槽，能在軋輥周向任意等分（或不等分）的分度或空格；可在軋輥任意位置上自動刻制產品規格、等級、商標等標記（XK9350F、MTC2540除外）。還可以按用戶要求對非標準軋輥的進行任意槽型、文字、標記加工。達到功能突出、一機多用的目的。

銑頭采用新型滾動圓弧導軌支承，解決了銑頭支撐的剛性問題，同時大大提高了回轉方向的靈敏度及定位精度。洗頭電機采用大功率2.2KW電機驅動，保證切削過程中的穩定性。

機床縱向采用滾珠絲桿傳動（避免齒輪齒條傳動不精確的缺點），數控系統自動控制，能實現一道孔型到下一孔型自動移動，定位精確，無需人工手動移動。

機床尾座采用固定頂尖+高精度尾座旋轉主軸結構，避免采用普通活動頂尖帶來的支撐剛性不足的問題。

技術參數：

型號	工件材質	可加工軋輥直徑	長度	適合螺紋規格	切削方式	主軸功率	主軸轉速
XK9350	普通軋輥貝氏體軋輥等	Φ100~Φ500mm	2500mm	5~50mm	擺動雕銑	2.2KW	0~3000r/min
XK9350B	普通軋輥貝氏體軋輥等	Φ100~Φ500mm	2500mm	5~50mm	擺動雕銑	2.2KW	0~3000r/min
XK9350C	普通軋輥貝氏體軋輥等	Φ100~Φ500mm	2500mm	5~50mm	擺動雕銑	2.2KW	0~3000r/min

型號	切削速度	精度	頭架主軸錐孔	機床外形尺寸	重量	控制系統	伺服驅動
XK9350	0~800mm/min	0.005mm	MS5#	4000×1580×1900mm	4.2T	華興	步進電機
XK9350B	0~1000 mm/min	0.005	MS5#	4000×1580×1900mm	4.2T	廣數/華興	伺服電機
XK9350C	0~1200 mm/min	0.001	MS5#	4000×1580×1900mm	4.2T	西門子	伺服電機
